可穿戴设备的扁平振动电机的技术开发

开发依据与背景

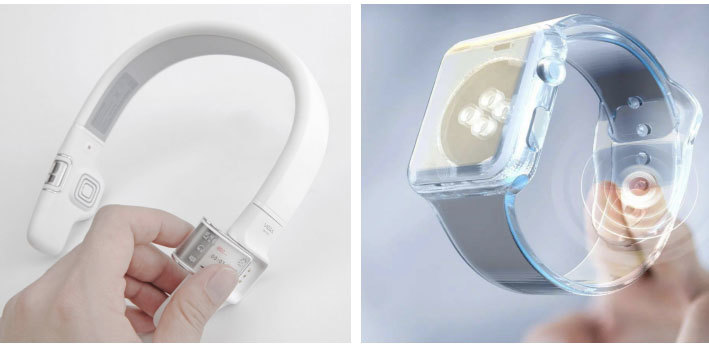

近年来，随着通讯行业的快速发展，可穿戴设备已走进了千家万户，成为人们生活、工作、学习必不可少的必备品。作为提供可穿戴设备里的振动输出信号中的一种装置，未来扁平振动马达将向以下几个方向发展：首先，随着手机向“轻薄”方向发展，迫使扁平振动马达电机向小型轻量化；其次，扁平振动马达追求多功能发展以满足可穿戴设备的多振动模式发展；第三，可穿戴设备向大画面、多功能方向发展，电能的消耗必将增大，扁平振动马达向不断提高效率和省电的方向发展；第四，随着扁平振动马达产量不断增大，电机制造必须适应批量大规模生产或自动化生产。

由于可穿戴设备的趋势是超薄型化，我们有必要不断改进产品结构、工艺并提高产品在体积、重量、耗电量、启动灵敏度、扩电磁干扰度等方面的性能，才能满足市场的需要和提高公司的竞争能力。此外，扁平振动马达还可用于手机、数码照相机，计算机硬盘及精密医疗器械等传动机构上，用途非常广泛，市场前景十分广阔。

主要研发内容和结果

研发内容：

1.在相互对接内部提供圆型空间上下机壳中心部垂直固定旋转轴，支持转子旋转，转子为配有整流子印刷线路板上固定发生磁场的两个线圈和在其上部固定高比重振动子形成一体扁平结构。

2.振动子的圆弧体以旋转中心为准，在不超过180度的范围内覆盖线圈上面的一半以上，转子下边依次安装圆形圆周交叉配置N极和S极的永久磁铁和连接外部电源的软型印刷绕线板，电刷一面固定于软型印刷电路板，另一面接触整流子，转子为以线圈上部用树脂和高比重金属振动子为一体结构。

3.在轴承外周上形成线槽，在振动子外沿形成台阶状，提高与树脂注塑物牢固结合的结构，线圈空心也用树脂注塑，最大程序减少因塑压力而发生的线圈变形。

研发结果：

1.开发出一系列能量密度高，实用性强，性价比较高，完全符合可穿戴设备超薄型化需求的扁平振动电机。

2.开发出全自动的装配生产线，完全集成转子组件装配、定子组件装配、总装及检测工序，生产线配备先进，自动化程度高，生产连续性好；性能可靠，高效安全，环保节能。同时操作上也非常方便，适应性强，能够适应不断扩大的市场需求。

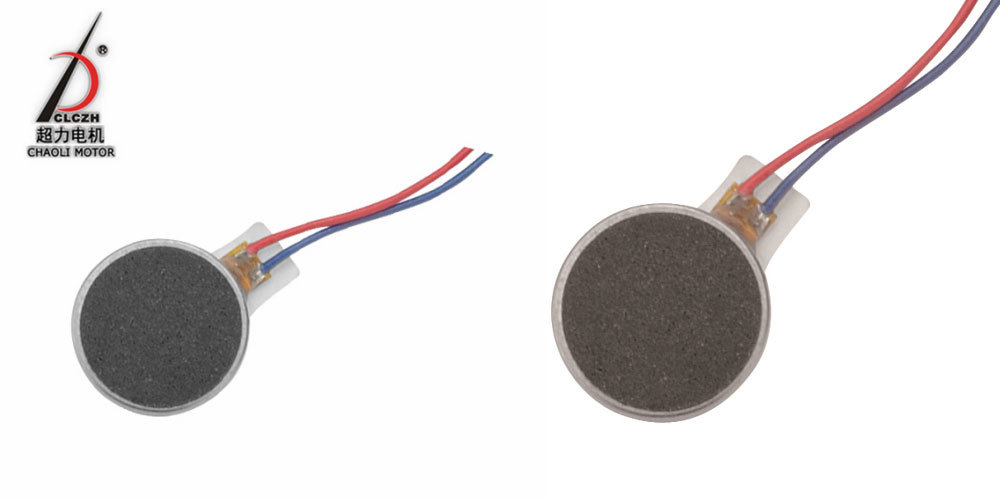

开发之电机图例
